纳米压痕/微纳力学的多方面应用

返回列表 来源:北京欧倍尔 查看手机网址
扫一扫!纳米压痕/微纳力学的多方面应用扫一扫!
浏览:- 发布日期:2017-11-14 13:36:57【

[文章导读] 近年来,随着工业的现代化、规模化、产业化,以及高新技术和国防技术的发展,对各种材料表面性能的要求越来越高。

近年来,随着工业的现代化、规模化、产业化,以及高新技术和国防技术的发展,对各种材料表面性能的要求越来越高。

      20世纪80年代,现代表面技术被国际科技界誉为最具发展前途的十大技术之一的纳米压痕。纳米压痕对薄膜、涂层和表面处理材料的极薄表层的物理、化学、力学性能和材料内部的性能常有很大差异,这些差异在摩擦磨损、物理、化学、机械行为中起着主导作用,如计算机磁盘、光盘等,要求表层不但有优良的电、磁、光性能,而且要求有良好的润滑性、摩擦小、耐磨损、抗化学腐蚀、组织稳定和优良的纳米压痕及微纳力学性能。因此,世界各国都非常重视材料的纳米压痕的纳米级表层的物理、化学、机械性能及其检测方法的研究。

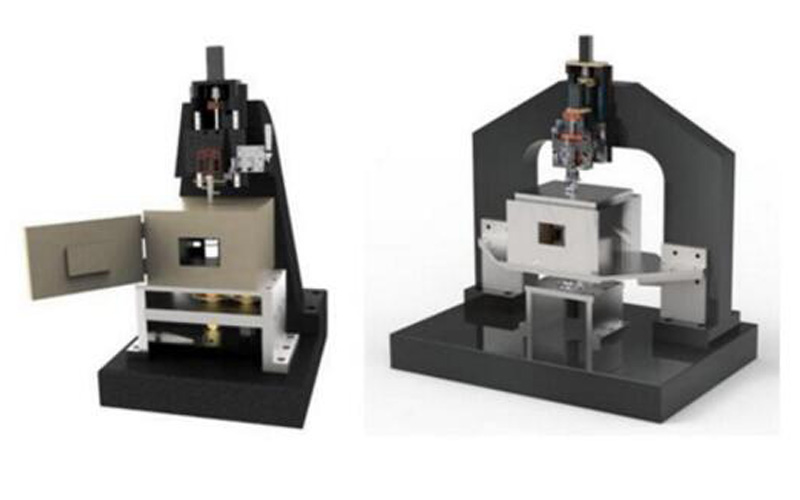

纳米压痕

      同时随着材料设计的微量化、微电子行业集成电路结构的复杂化,传统材料力学性能测试方法已难以满足微米级及更小尺度样品的测试精度,不能够准确评估薄膜材料的强度指标和寿命 另外在材料微结构研究领域中, 材料研究尺度逐渐缩小,材料的变形机制表现出与传统块状材料相反的规律 ,以上趋势要求测试仪器具有高的位置分辨率、位移分辨率和载荷分辨率 ,纳米压痕方法能够满足上述测试需求。

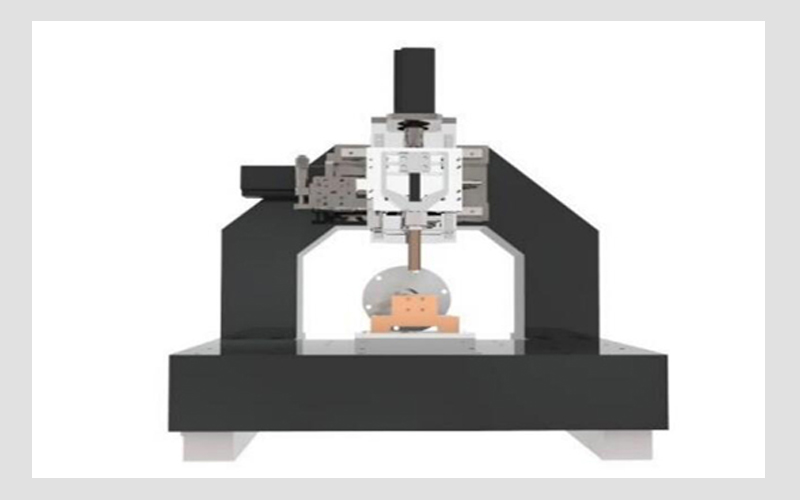

纳米压痕
