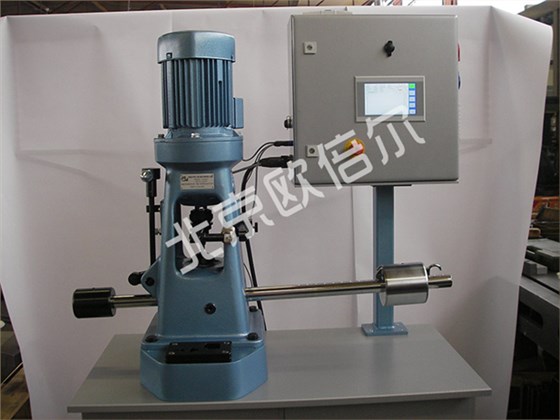

四球润滑剂测试机
|
|
|
生产厂家
德国Hansa Press公司早在60年代就已经开始投入四球试验机的研制生产，公司及其生产的设备在德国及整个欧洲都有良好的声誉。而且德国Hansa Press公司参与了德国相关的DIN四球试验标准方法的起草和制定。美国很多ASTM四球试验方法遵从DIN试验方法的相关标准。
其公司生产的FBT 110四球试验机广泛应用于多家知名企业。
FBT 110是壳牌、大众和Hansa Press公司合作研制的第三代产品。大众VW PV 1444—滑动和滚动摩擦组件的点蚀性能测定（点蚀测试）方法和VW PV 1454—轴向力轴承温度特性测定方法及壳牌DIN 51350-1/6进行润滑剂试验的方法等，都是基于FBT-110试验机的平台上制定而出的。
四球式润滑剂试验机测定润滑油与润滑脂抗磨损(WP)与极压(EP)性能。本试验主要是在一定的受力情况下，旋转置于由油样覆盖的三个固定钢球顶部的一个同一直径的钢球。在由标准方法所规定的旋转速度、温度与周期条件下，进行抗磨损与极压性能的测试。在EP试验中可以根据烧结点来计算试验负荷-磨损指数（综合磨损值ZMZ），试样的抗磨损性通过对比球上的磨斑直径来评价。
TheHPMFour-Ball-Tester（FBT-110）是一台符合DIN51350/1标准的测试设备，用于烧结测试和金属负载(DIN51350/2，3)以及润滑剂不同形式的摩擦磨损性能(DIN51350/4,5)。该测试装置在润滑剂领域及其常见，用于日常产品的研发以及质量控制。根据DIN51350/6，测量润滑剂以及聚合物的剪切强度可使用单独的剪切适配器。安装特殊的适配器可以进行其它的测试。

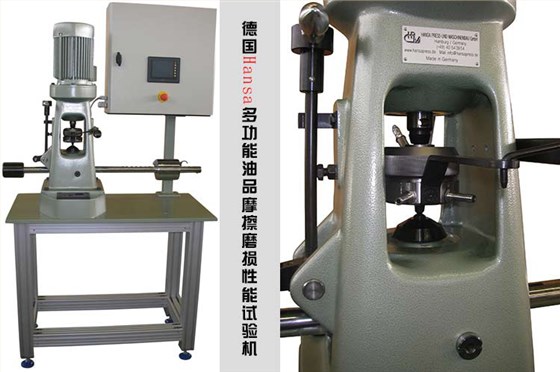

四球试验机结构
控制单元：基于Windows CE 5.0，触屏控 制，测试过程全方位控制，实时显示温度、转速、扭矩，多方式文件传输
主轴：实现超高转速10~5800rpm
杠杆：杠杆加载负荷，稳定精确

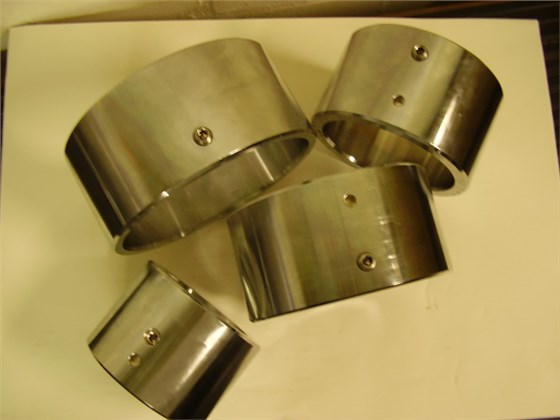

砝码：多种型号砝码，负载范围广，5N步增
油杯：可配普通油杯、回火油杯，满足润滑油耐磨损性能、极压性能多项测试要求
相关标准
•流体润滑剂焊接负荷测定(DIN 51350/2)
•流体润滑剂磨损特性测定(DIN 51350 part3)
•固体润滑剂焊接负荷测定(DIN 51350 part4)
•固体润滑剂磨损特性测定(DIN 51350 part5)
•含聚合物的润滑剂剪切稳定性测定(DIN 51350 part6)
•联合滑动和滚动摩擦组件的蚀点稳定性（蚀点测试） (VW PV 1444)
•轴向推力球轴承稳态温度测定(VW PV 1454)
•极压性能：润滑剂的摩擦和磨损测定(IP 239/85)
•标准方法测定固体润滑剂抗磨损特性(ASTM D 2266-86)
•标准方法测定固体润滑剂极压特性(ASTM D 2596-87)
•标准方法测定流体润滑剂极压特性 (ASTM D 2783-88)
•标准方法测定固体润滑剂极压特性(ASTM D 2783-88)
•标准方法测定流体润滑剂抗磨损特性(ASTM D 4172-88)
•标准方法测定润滑剂摩擦系数 (ASTM D 5183-91)
•摩擦和磨损特性测定使用三板模型系统（球在三板上 BOTP 测定）
显著优势
•60年使用寿命，优于其它产品
•加载及运转稳定，噪声小
•实现超高转速（10~5800rpm）
•加载高负荷（100~12000N），加载幅度5N
•同台设备可满足不同水平负荷试验，不影响精度
•可实现不同转速条件步进控制
•杠杆式加载简便直观，影响因素少
•触屏界面，可显示扭矩、温度、转速曲线，数据可导出
•出众的数据重复性和再现性，适合科研探索、产品检验
润滑剂性能测试
•磨损曲线
•摩擦系数
•摩擦系数变化
•磨损延迟时间
•烧结负荷（极高负荷）
•磨损过程（低负荷）
摩擦系数测试—负荷-摩擦曲线
按照规定转速施加负荷开始运行，每隔一段时间增加一次负荷，并取下油杯测试磨斑直径。在摩擦和垂直摩擦方向测量每个球磨损直径，计算出每个测试球平均磨损直径，并得到3个测试球平均磨损直径。它的值在0.2到5mm之间。平均磨损直径在直角坐标系统上作图（对应负载）。取对数处理后生成的磨损曲线为直线。
极压性能测试—烧结负荷
在极高负载下发生的磨损不能达到平衡状态，但磨损持续很长一段时间，在此过程中，接触表面上所产生的摩擦热导致4个测试球上产生高压强，从而引起烧结过程。
需求领域
•石油行业检测、研发机构
•润滑油生产厂家
•机械行业
技术参数
|
主机 |
型号 |
FBT-110 |
|
电源/电压 |
400V 3~ 50 - 60Hz |
|
|
功率 |
4 KW |
|
|
尺寸（L×W×H） |
1160×580×880 mm |
|
|
重量 |
1415 Kg |
|
|
转速 |
10 ~5800 1/min |
|
|
加载 |
100~12000 N |
|
|
温度 |
-30~150 °C |
|
|
运动类型 |
滑动，滚动 |
|
|
摩擦状态 |
混合摩擦，EHD（弹性流体动力润滑） |
|
|
接触几何 |
点接触 |
|
|
测量 |
温度、转速 |
|
|
控制系统 |
显示器 |
7”彩色触摸屏 |
|
短时测试数据分析时间间隔 |
0.1s |
|
|
步进控制 |
转速 |
|
|
数据传输 |
USB、互联网 |
|
|
Messmikroskop测量显微镜 |
测量 |
磨斑直径 |
|
调节 |
调节环3*120º |
|
|
聚焦 |
螺旋聚焦，小光束光源 |
|
|
放大率 |
40x |
|
|
观察范围 |
3.6 mm ? |
|
|
精度 |
0.05 mm |
|
|
量程范围 |
3.00 mm |
|
|
测力计 （ID-no. 3351） |
测量 |
各球上的扭矩 |
|
灵敏度（Cn） |
2 mV/V |
|
|
灵敏度误差 |
<+(1;-0,1) % |
|
|
额定负载 |
50kg |
|
|
负载极限（EL） |
150 % v. Cn |
|
|
断裂极限（Ed） |
300 % v. Cn |
|
|
允许动载荷 |
100 % v. Cn |
