台式核磁共振成像T2弛豫时间及台式核磁共振成像弛豫率测试

返回列表 来源:北京欧倍尔 查看手机网址
扫一扫!台式核磁共振成像T2弛豫时间及台式核磁共振成像弛豫率测试扫一扫!
浏览:- 发布日期:2018-06-20 08:47:32【

[文章导读] (台式核磁共振成像)恢复的过程即称为弛豫过程,它是一个能量转换过程,需要一定的时间反映了质子系统中质子之间和质子周围环境之间的相互作用。

弛豫过程

在核磁共振现象中,弛豫是指原子核发生共振且处在高能状态时,当射频脉冲停止后,将迅速恢复到原来低能状态的现象。台式核磁共振成像)(点击了解详情恢复的过程即称为弛豫过程,它是一个能量转换过程,需要一定的时间反映了质子系统中质子之间和质子周围环境之间的相互作用。

完成弛豫过程分两步进行,即纵向磁化强度矢量Mz恢复到最初平衡状态的M0和横向磁化强度Mxy要衰减到零,这两步是同时开始但独立完成的,下面将简单介绍核磁共振成像横向弛豫过程和弛豫时间T2台式核磁共振成像

在射频脉冲的作用下,所有质子的相位都相同,它们都沿相同的方向排列,以相同的角速度(或角频率)绕外磁场进动。台式核磁共振成像当射频脉冲停止后,同相位的质子彼此之间将逐渐出现相位差,即失相位。

我们把质子由同相位逐渐分散最终均匀分布,宏观表现为其横向磁化强度矢量Mxy

从最大(对于π/2脉冲来说,为M0)逐渐衰减为0的过程称为横向弛豫过程。台式核磁共振成像



QQ截图20180619102855

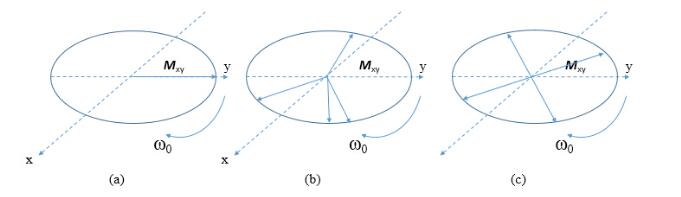

a)在射频脉冲作用后最初4个质子磁矩的横向分量相同形成横向磁化强度Mxy;(b)表示开始失相位;

c)为完全失相位,横向磁化强度衰减为零。

台式核磁共振成像

从物理学的观点看,横向弛豫过程是同种核相互交换能量的过程,故又称为自旋-自旋弛豫过程。由于质子自旋间的相互作用,其横向磁化强度Mxy随时间衰减。而在π/2脉冲作用后,有如下关系:

Mxy(t)=Mxymaxe-t/T2

上式中的T2称为横向弛豫时间(transverse relaxation time)又称自旋-自旋弛豫时间,通常用Mxymax衰减63%时所需的时间,所以经过一个T2时间,Mxy还存在37%

在实际工作中,一般认为Mxy经过5T2时间已基本衰减为零。台式核磁共振成像

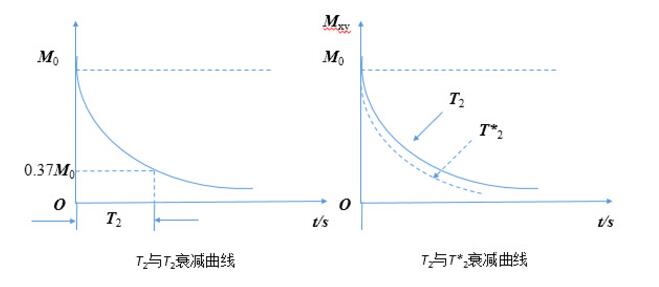

下图表示π/2脉冲之后Mxy随时间的衰减曲线:



QQ截图20180619102926

MRI中,通常用横向弛豫时间T2来描述横向磁化强度Mxy衰减的快慢,如果T2小就说明横向磁化强度Mxy衰减快。台式核磁共振成像否则,若T2长就说明横向磁化强度Mxy衰减慢。

在给定外磁场中,T2仅取决于组织,不同的组织由于其自旋-自旋相互作用效果不同,而这种效果取决于质子间的接近程度。台式核磁共振成像由于不同组织自旋-自旋相互作用效果不同,所以不同组织的T2不同,固体中的T2比液体中的T2短的多。特别注意的是:横向弛豫时间T2比纵向弛豫时间T15-10倍,也就是说在纵向磁化强度恢复到M0时,横向磁化强度早已经衰减为零。台式核磁共振成像

横向弛豫时间应用案例–造影剂弛豫率的测试:

MRI造影剂是为增强影像观察效果而注入(或服用)到组织或器官的制剂,其通过内外界弛豫效应和磁化率效应间接地改变组织信号的强度,增加组织或器官的对比度。台式核磁共振成像根据显像特点,可以将造影剂分为阳性造影剂( positive contrast agent) 和阴性造影剂( negative contrast agent) . 阴性造影剂会使影像比正常状态更为暗,主要影响横向弛豫时间T2值的变化,阴性造影剂又称为T2造影剂。而造影剂的弛豫率是评价造影剂性能的主要参数之一。台式核磁共振成像

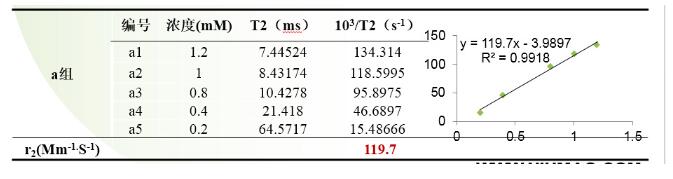

下图为T2造影剂弛豫率测试曲线:



QQ截图20180619102957

核磁共振成像在能源领域中的应用

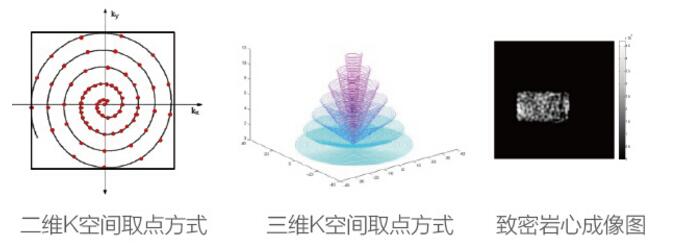

在石油/多孔介质领域,低场核磁共振技术发挥越来越重要的作用,不仅可以进行诸如低渗透油田、气田、煤层气的勘探和开发等常规检测,还可以在核磁共振成像技术可以无损快速的检测岩石内部孔隙分布,空间流体相对饱和度等。台式核磁共振成像搭配不同的功能模块(如低温高压功能模块,高温高压功能模块),可以实现多种温压下的研究。模拟地层不同温压环境,使测得的数据可更接近地下真实情况,可在该领域提供更多更全面的应用解决方案。台式核磁共振成像



QQ截图20180619103632

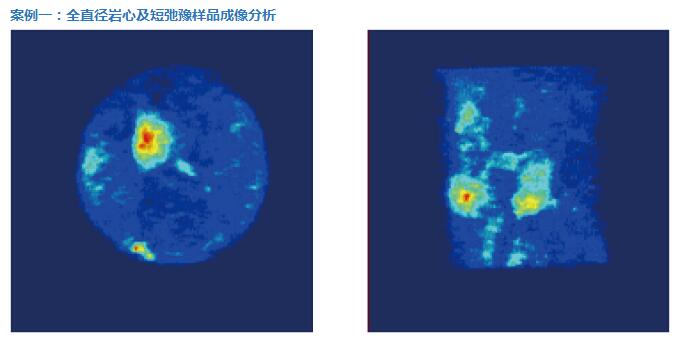

利用150mm大口径岩心分析仪分析全

直径岩心物性成像分析更能反应地层真实情



QQ截图20180619103655

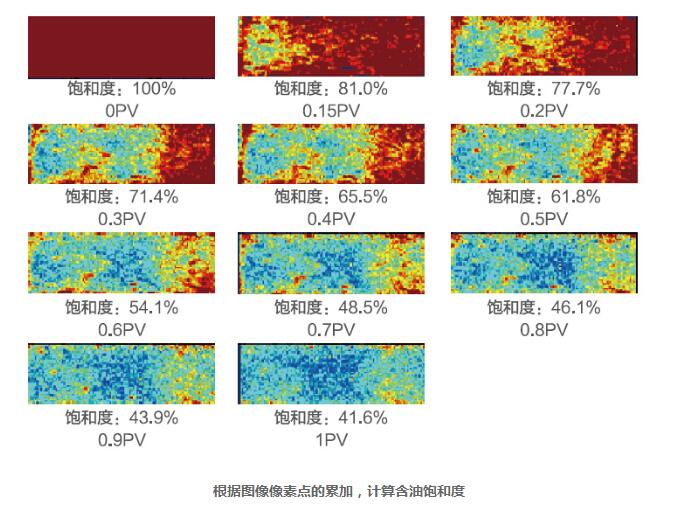

案列二:水驱油实验-磁共振成像分析



QQ截图20180619103720

随着驱替的进行,驱替入口的含油首先下降,伴随着明显的推进过程。核磁共振可视化方法可以做为一种无损、可靠的岩心含油饱和度快速检测方法,并计算指定切片中指定位置的局部含油饱和度。台式核磁共振成像

*暖色为油,蓝色为水

本篇关于台式核磁共振成像的文章出自北京欧倍尔,转载请注明出处。
