[文章导读] 铜箔和聚酰亚胺薄膜真空等离子清洗机处理效果

样品处理前

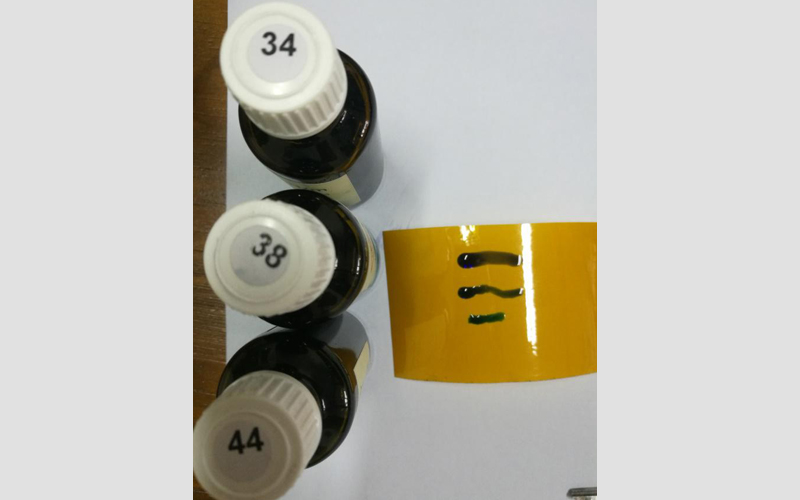

由上图，未处理的聚酰亚胺薄膜上34的达因墨水可以摊开，38达因墨水收缩趋势不明显，44达因墨水会明显收缩，说明表面能大于34达因，小于44达因。

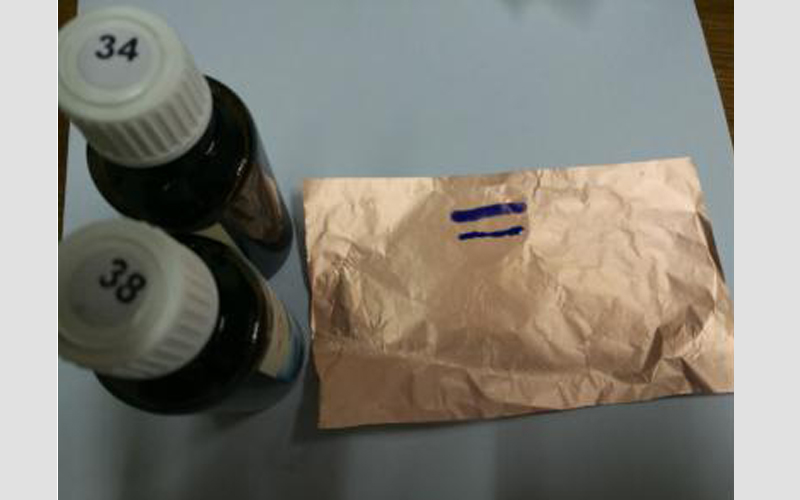

由上图，未处理的铜箔可以摊开表面能34达因墨水，38达因墨水涂上后有明显收缩，所以铜箔表面能在34至38之间

真空等离子清洗机处理后，

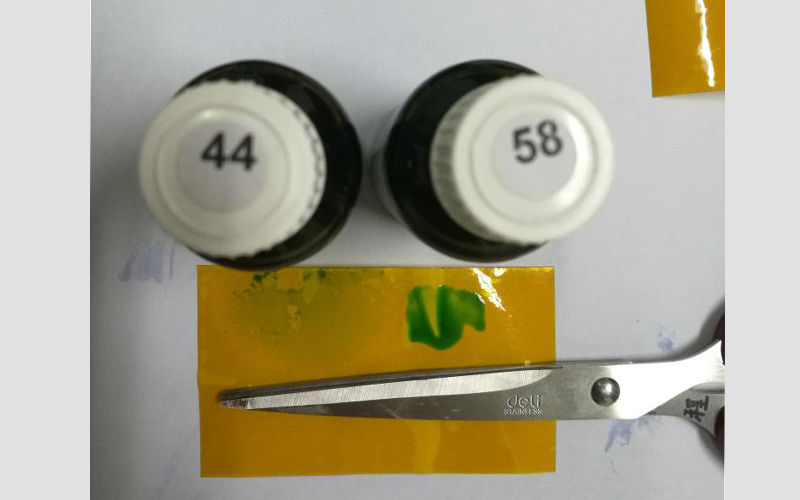

由上图，聚酰亚胺薄膜经真空等离子处理后，44达因墨水在表面扩散极快，58达因墨水涂上后可以摊开，因此真空等离子清洗机处理后聚酰亚胺表面能显著升高至58达因以上。

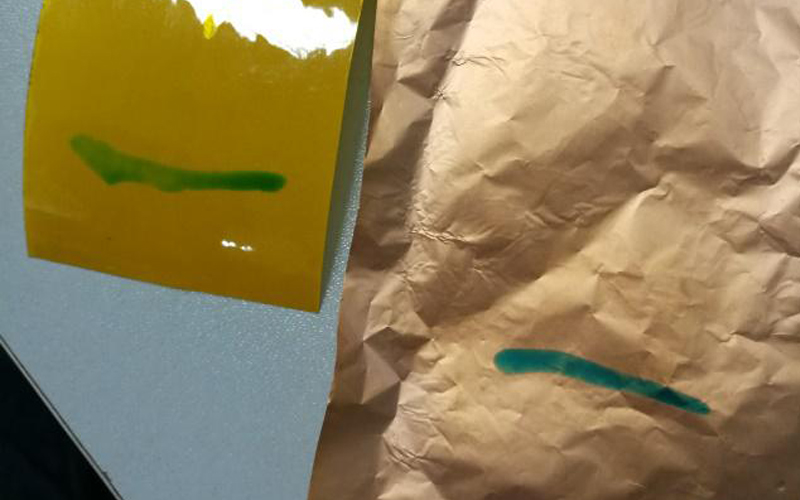

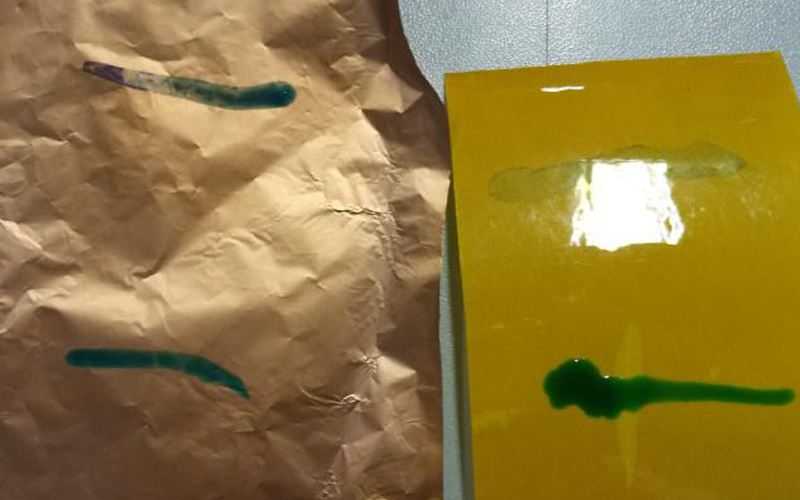

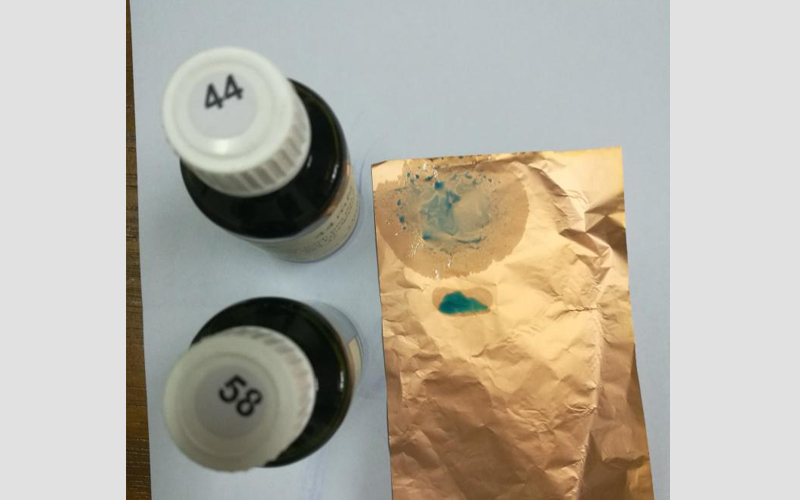

由上图，铜箔经真空等离子清洗机处理后，44达因墨水在表面明显扩散，58达因墨水涂上后可以摊开，并无收缩趋势，因此真空等离子清洗机处理后铜箔表面能显著升高至58达因以上。

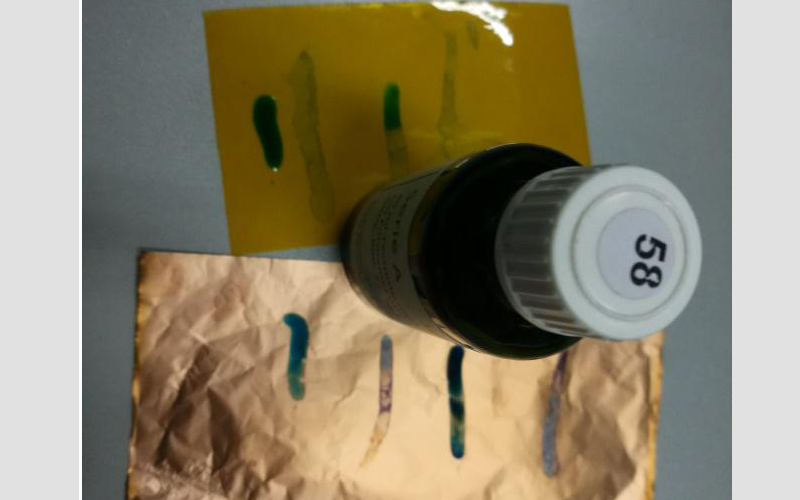

24小时测试，等离子清洗机处理后24小时，铜箔表面和聚酰亚胺表面仍然可以摊开58达因墨水，说明表面能还在58以上。

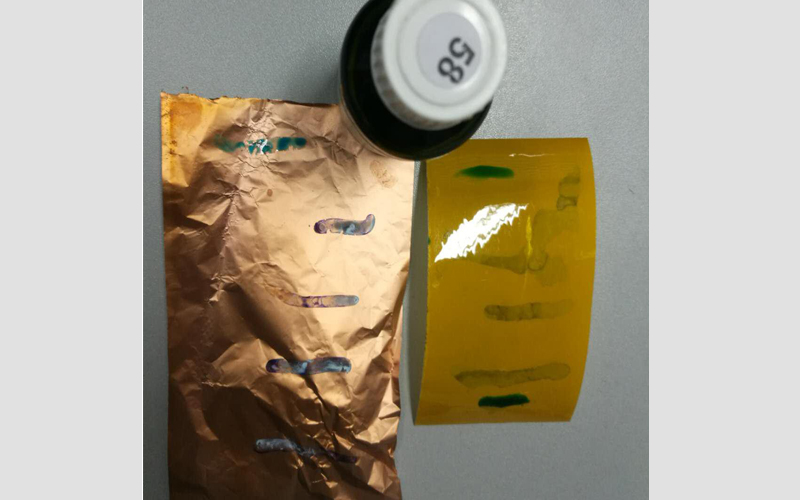

48小时测试，等离子清洗机处理后48小时，铜箔表面和聚酰亚胺表面仍然可以摊开58达因墨水，说明表面能还在58以上。

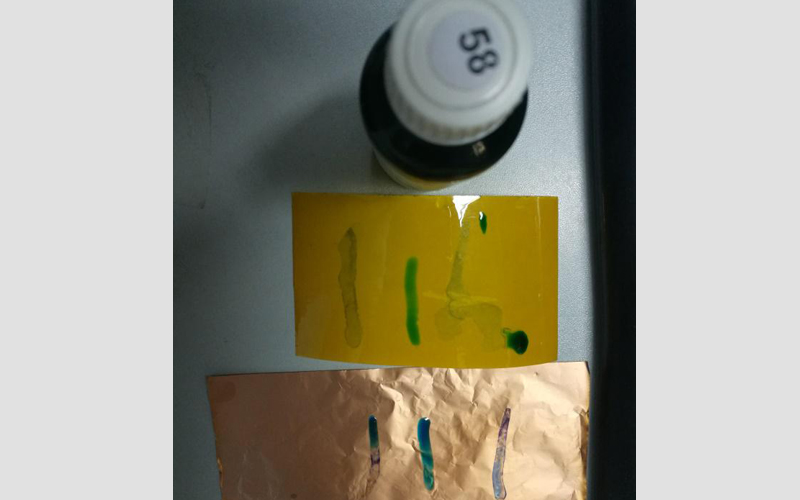

72小时测试，等离子清洗机处理后72小时，铜箔表面和聚酰亚胺表面仍然可以摊开58达因墨水，说明表面能还在58以上。

96小时测试，等离子清洗机处理后96小时，铜箔表面和聚酰亚胺表面仍然可以摊开58达因墨水，说明表面能还在58以上。

7天后测试，等离子清洗机处理后7天，铜箔表面和聚酰亚胺表面仍然可以摊开58达因墨水，说明表面能还在58以上。

结论

德国PlasmaTechnology真空等离子清洗机设备miniFlecto可以有效提高铜箔和聚酰亚胺薄膜表面能（从44达因提升至58以上），且处理后达到的效果可以长时间保持（已测试7天时间）。

本文章出自北京欧倍尔，转载请注明出处。
